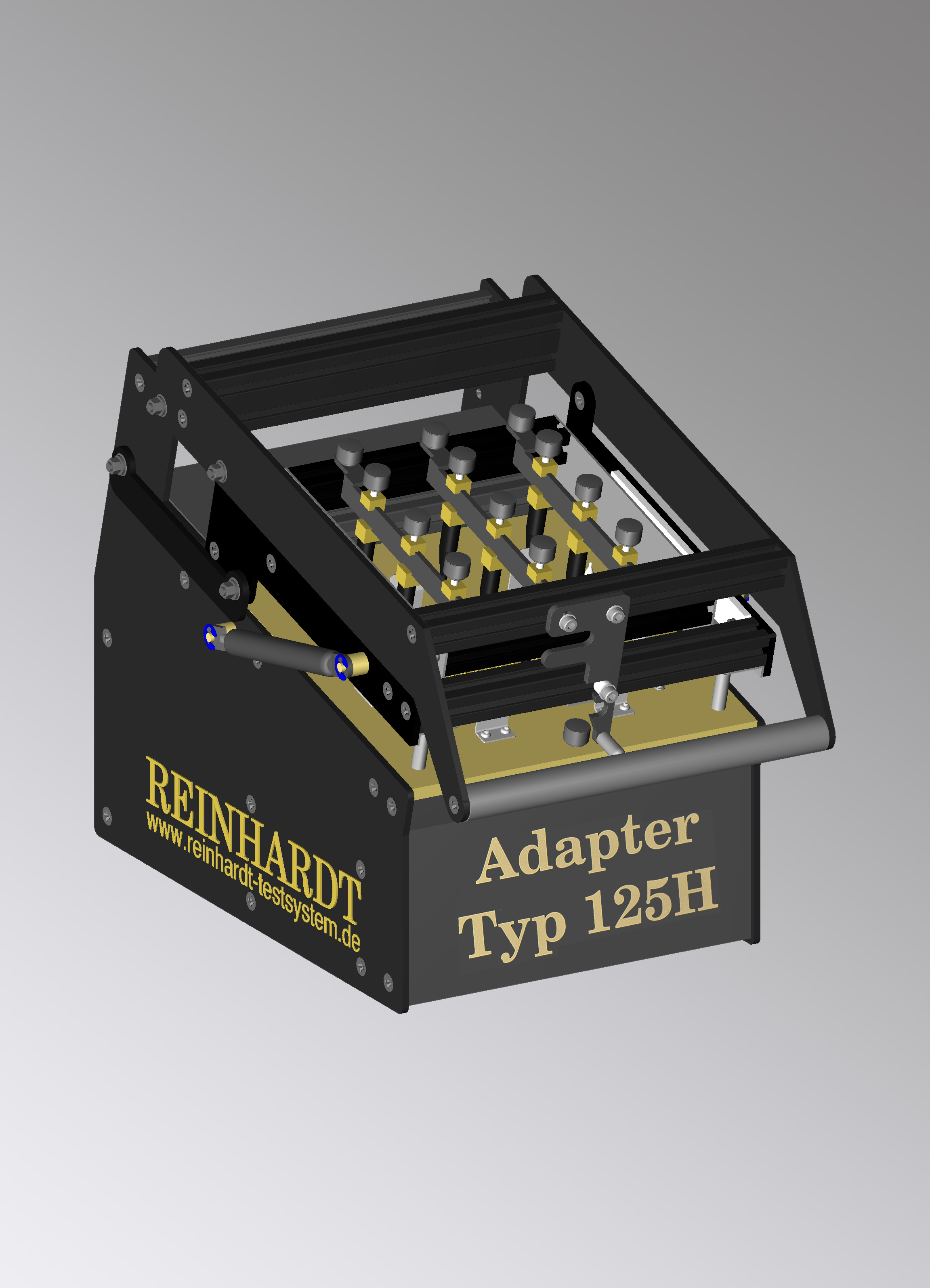

Typ 125H Manueller Prüfadapter für beidseitige zweistufige Kontaktierung
Typ 125H Manueller Prüfadapter für beidseitige zweistufige Kontaktierung
- sehr niedrige Kosten
- bis zu 500 gefederte Kontaktstifte, 1000 N
- langlebig durch hochwertige Kugellager an den Gelenkpunkten
- Zweistufenkontaktierung
- austauschbare Niederhalterkassette mit 12 frei justierbaren Niederhaltern
- beidseitige Kontaktierung mit optionaler oberer GFK-Wechselplatte
- viel Platz im Gehäuseinneren für evtl. Einbauten
- auch für beidseitig bestückte Baugruppen
- ergonomische Bedienung von Links- wie von Rechtshändern bei geringer Bedienungskraft
- Abmessungen: 260 x 340 x 320 mm, Gewicht: 9,3 kg
- Nutzfläche: 191,5 x 172 mm
Dieser universelle manuelle Prüfadapter für elektronische Flachbaugruppen zeichnet sich aus durch viel frei nutzbaren Raum im Inneren für Sondereinbauten und sehr geringe Wiederholungskosten für weitere Baugruppentypen. Der Adapter ist für über 500 gefederte Kontaktstifte ausgelegt und wird mit einer Hand bedient. Die Umrüstung auf einen neuen Baugruppentyp ist in 1 Minute abgeschlossen. Standardmäßig bietet er die Möglichkeit der Zweistufenadaptierung, die gelegentlich bei einem kombinierten Incircuit- und Funktionstest erforderlich ist. Dabei werden zwei verschieden lange gefederte Kontaktstifte eingesetzt. Für den Incircuittest wird die Baugruppe zur tiefsten Eindrücktiefe gedrückt, dass sowohl die langen wie auch die kurzen Federkontaktstifte Kontakt haben (Das ist für den Incircuittest notwendig.) Für den Funktionstest wird auf Stufe 2 hoch gefahren, sodass nur noch die langen gefederten Kontaktstifte kontaktieren. Das kann notwendig sein, denn manche Prüflinge zeigen Fehlfunktionen oder Nichtfunktionen, wenn alle Leiterbahnnetze des Prüflings kontaktiert sind, wie es für den Incircuittest notwendig ist.
Ergonomie
Wir legen großen Wert auf die Ergonomie und verwenden deshalb eine Klappe, die sich weit öffnet, was ein schnelles und bequemes Einlegen und Entnehmen des Prüflings ermöglicht. Daraus resultieren kurze Handlingszeiten ohne Ermüdung des Bedienpersonals. Die hochwertigen Kugellager sorgen für einen langjährigen wartungsfreien Einsatz und für eine geringe Bedienkraft. Der vorne durchgehende Bedienhebel lässt sich sowohl von Links- wie auch von Rechtshändern bequem bedienen.
Funktionsweise
Die gefederten Kontaktstifte auf der 8 mm dicken GFK-Wechselplatte stellen den Kontakt zum Prüfling her. Dazu ist es wichtig, dass der Prüfling mit Hilfe von Präzisionsführungen (z.B. REINHARDT-Fangstifte) geführt wird. Nach Einlegen des Prüflings befindet sich der Prüfling knapp über den gefederten Kontaktstiften. Wird nun der Hebel herabgezogen, wird der Prüfling durch die Niederhalter parallel auf das Nadelbett gedrückt. Nun kontaktieren die gefederten Kontaktstifte z.B. Prüfflächen, Lötstellen oder auch lötstoppfreie Durchkontaktierungen.
Nadelträger – GFK-Wechselplatte
Für den Nadelträger (auch Wechselplatte oder Schublade) verwenden wir ein Schubladenkonzept, auf dem sich 2 bzw. 4 VG-Leisten als Übergabestecker befinden. Im Adaptergehäuse befinden sich die entsprechenden Gegenstecker, die über ein Flachbandkabel mit der Rückseite des Adapters verbunden sind. Die Verdrahtung von den Übergabesteckern zu den gefederten Kontaktstiften wird meist mit einer Wirewrap-Verbindung durchgeführt.
Niederhalterkassette
Die Grundausstattung beinhaltet eine austauschbare Kassette mit 12 Niederhaltern. Über Rändelschrauben können die 4 schmalen Aufnahmeschienen mit ihren Niederhaltern individuell für jeden Prüflingstyp angepasst werden. Deshalb wird sie in den meisten Fällen nur einmal angeschafft und verursacht später keine weiteren Kosten. Optional sind aber weitere Niederhalterkassetten erhältlich, die sich bequem und schnell tauschen lassen.
Beidseitige Kontaktierung
Anstelle der Niederhalterkassette kann für die beidseitige Kontaktierung auch eine optionale obere GFK-Wechselplatte mit den von oben platzierten Nadeln und Pin-Polaritätstestprobes eingesetzt werden. Die hohe Parallelität der REINHARDT-Adaptionssysteme bildet die Basis für eine präzise beidseitige Kontaktierung der elektronischen Flachbaugruppen.
