Das kombinierte Incircuit-Funktionstestsystem ATS-UKMFT 627 bietet im Grundausbau 32 bidirektionale Logikkanäle, 32 Multimatrixkanäle und 128 Incircuit-und Funktionsmesskanäle, die auf max. 608 erweitert werden können. Sein Incircuit- und Funktionsmesssystem bietet über 60 Messbereiche einschließlich Transientenrecorderfunktionen und Fourieranalyse. 2 programmierbare, komplementäre Doppelnetzgeräte 0 bis 24 V dienen zur Versorgung des Prüflings und zur Signalstimulierung, ebenso der Sinus- und Rechteckgenerator. Dieses Testsystem ist auch mit einer integrierten Adaptionsvorrichtung (Nutzfläche 192 x 172 mm) lieferbar für die präzise Kontaktierung der Flachbaugruppe. Für das Einmessen von neuen Prüfprogrammen kann sie im geschlossenen Zustand (Prüfling kontaktiert) hochgeklappt werden.
Das REINHARDT Boundary Scan-Modul RBS100 ist voll in die Testsystemoberfläche integriert. Der Boundary Scan-Test wird im selben Testschritt wie der analog-digitale Funktionstest durchgeführt. Die Fehler im Kurzschluss-, Unterbrechungs- und Opentest werden vollgraphisch dargestellt. Das Testprogramm kann auch ohne CAD-Daten, nur mit Gerberdaten erstellt werden. Ein Facharbeiter kann das Testprogramm zu einem Bruchteil der sonst üblichen Kosten erstellen.

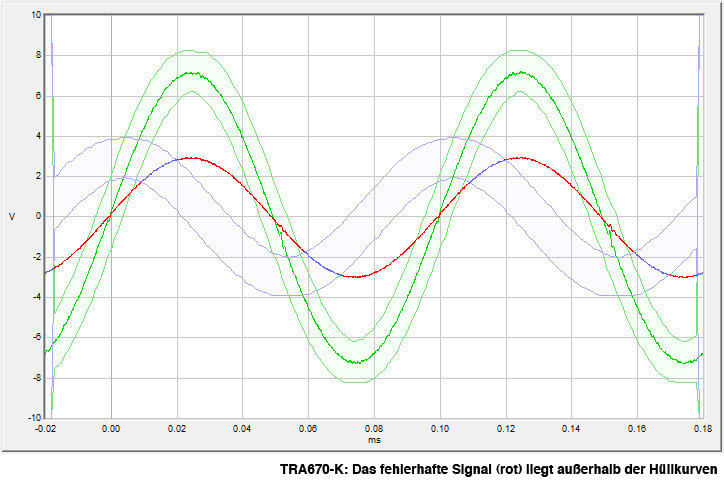

Der Transientenrecorder TRA670 mit einer Bandbreite von 50 MHz und 12 bit Auflösung dient zum Ermessen und zur vollgrafischen Darstellung von Signalformen jeglicher Art, von reinen Sinusfrequenzen, Rechtecken, vollkommen frei laufenden Kurvenformen, Klirrfaktor zur Fourieranalyse.
Mit der neuen Stimulierungsmatrixkarte HSM670 lassen sich Spannungen bis zu 1500 V stimulieren und messen. Bei entsprechendem Ausbau können damit Kabel- und Verdrahtungsmessungen bis zu 1500 V durchgeführen und Ströme bis zu 5 A sicher geprüft werden.
Ihr Kompakt-PC nimmt die Daten einer oder auch mehrerer REINHARDT-Wetterstationen oder auch REINHARDT-Einzelsensoren über COM-Port mit RS232 oder RS485 oder auch USB auf und rechnet sie über unsere Software UWDS 11 in eine Vollbildanzeige um. Die ermessenen Daten werden auf Ihrem großformatigen Monitor (Flachbildfernseher mit Digitaleingang), vollgrafisch angezeigt. Die Anordnung des Bildschirmes und die Reihenfolge kann vollkommen flexibel gestaltet werden. Zu jedem ermessenen Parameter (Temperatur, Luftfeuchte, Luftdruck, Windrichtung, Windgeschwindigkeit, Globalstrahlung, Regenmenge, Windchill,
Winddurchschnitt oder vorherrschende Windrichtung, Helligkeit, Blattfeuchte, UV-Strahlung, Gewitteraktivität,
Wolkenuntergrenze usw.) wird eine Grafik sichtbar, die sich automatisch skaliert, die Minimum- und Maximumpunkte darstellt und auch die Streuung jedes Parameters grafisch anzeigt. Im Bitmap- oder JPG-Format können Bilder mit eingeblendet werden, so dass diese Anzeige auch für Werbezwecke genutzt werden kann.
Die neue ODT-Software wurde entwickelt, weil LCD- und LED-Anzeigen, Punktmatrix, Maskendisplays und Siebensegment-Displays weit verbreitet sind und überprüft werden müssen. Eine USB-Videokamera mit beliebiger Auflösung überwacht die Anzeige. Die angezeigten Zahlen, Buchstaben oder Symbole werden gelesen, unabhängig von Schriftart oder Schriftschnitt. Die Resultate werden im Testprozess weiterverarbeitet. Eine Punktmatrixauswertung ist ebenso möglich wie ein automatischer Schwarz-Weißabgleich oder die automatische Justierung. Der Kontrast bzw. die Intensität der Anzeige wird überprüft. Für Siebensegmentanzeigen und Punktmatrix steht ein komfortabler Editor mit Autolernfunktionen und eine Zeichenbibliothek zur Verfügung. In der Bestückung werden Displays oft leicht schief eingelötet oder montiert. Aus diesem Grund wurde eine automatische xy-Justierung oder Ausrichtung mit programmierbaren Grenzen integriert.
Das neue ATS-SMFT 680 Incircuit- und Funktionstestsystem bietet bereits im Grundausbau viele Testmöglichkeiten für komplexe elektronische Flachbaugruppen und Geräte. Das kombinierte Incircuit-Funktionsmesssystem deckt über 80 Messarten und Bereiche ab. 4 programmierbare Netzgeräte, 2 davon 4Quadrantennetzgeräte, dienen zur Versorgung und Stimulierung des Prüflings, ebenso der Sinus- und Rechteckgenerator. Außerdem bietet das Testsystem 72 Stimulierungskanäle und 32 bidirektionale Logikkanäle zum Stimulieren und Messen von Logiksignalen. Die 512 (max. 3.744) Messkanäle können sowohl für Incircuit- als auch Funktionstest verwendet werden.
Die kombinierte Mess-Logik-Stimulierungsmatrix RML 32 bietet 32 Messkanäle in Dreidrahttechnik, 24 Stimulierungsmatrixkanäle in Eindrahttechnik und 32 digitale Logikkanäle für den Incircuit- und Funktionstest von elektronischen Flachbaugruppen.
Die Präzisions-Mess-Logikkarte PML670 erfüllt im Funktionstest von elektronischen Baugruppen und Geräten drei Aufgaben gleichzeitig. Pro Modul stehen 16 multifunktionale Kanäle zur Verfügung, als schnelles Parallelmesssystem oder Präzisions-DC-Quelle oder als bidirektionale Logikkanäle bis 30 V. Jeder der jeweils 16 Kanäle kann individuell programmiert werden.
Typ 125HV Neuer Prüfadapter für beidseitige und zweistufige KontaktierungBei diesem neuen Prüfadapter für den Incircuit- und Funktionstest von elektronischen Flachbaugruppen (max. 500 gefederte Kontaktstifte) sind die Adaptionskosten extrem günstig durch die geringen Investitionskosten und vor allem durch die geringen Wiederholkosten.
Die kleinste Wetterstation MWS 3 ist aus Edelstahl gefertigt und misst die Umweltparameter Temperatur, Luftfeuchte, Luftdruck, Windrichtung und Windgeschwindigkeit mit einer Auflösung von 0,05 km/h, Windspitze und Winddurchschnitt; Taupunkt und Windchill werden errechnet.Die Datenschnittstelle ist kodierbar als RS232 oder RS422/RS485, die Baudrate kann von 1.200 bis 38.400 konfiguriert werden. Die PC-Software zur Anzeige, Steuerung und Auswertung gehört zum Lieferumfang.
