Portable Wetterstationen für die industrielle Messtechnik
Viele Menschen verbinden Wetterstationen mit dem Wunsch oder der Hoffnung, dass diese Einrichtungen eine Vorhersage für das kommende Wetter machen können. Das ist leider ein Trugschluss. Wetterstationen in der Industrie haben die Aufgabe, die momentan vorherrschenden klimatischen Bedingungen zu dokumentieren und diese Messwerte in Verbindung mit anderen Messaufgaben, besonders in der Automobilindustrie, zu korrelieren und daraus Ergebnisse für die Forschung und das Einhalten von Richtlinien zu erhalten, wie in der Automobilindustrie im EU-Bereich oder im US-amerikanischen Bereich vorgegeben.

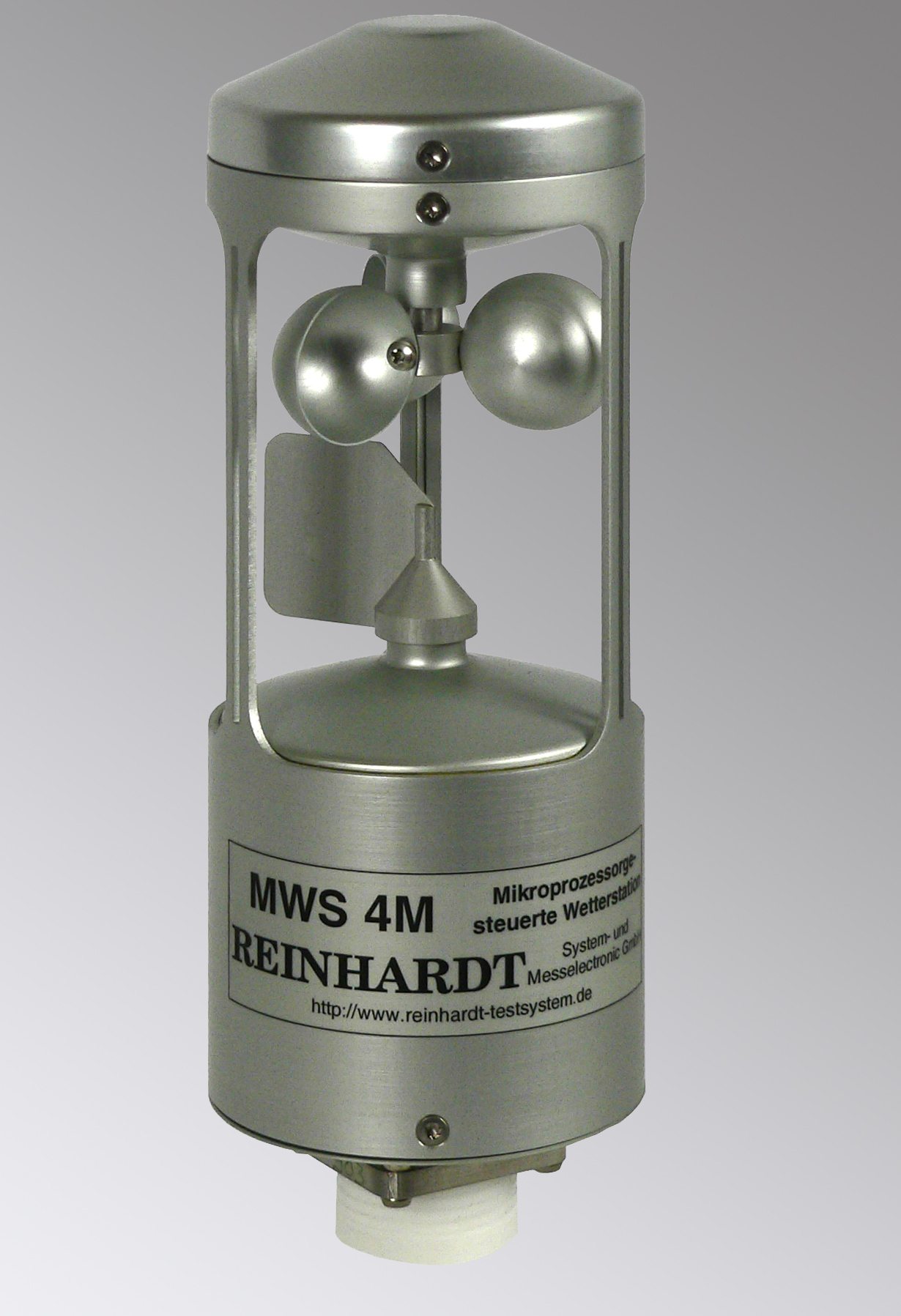

Mit unserer portablen Wetterstation MWS 4M haben wir eine Wetterstation mit einem Durchmesser von 80 mm und einer Höhe von 220 mm entwickelt. In dieser Station ist ein Anemometer, ein Windrichtungsmesser, ein Temperaturmesser, ein Feuchte- und ein Drucksensor untergebracht. Diese 5 Sensoren befinden sich innerhalb eines Gehäuses, sodass sie mit Hilfe eines überstülpbaren Rohres von 230 mm sicher verpackt sind und in jedem Aktenkoffer transportiert werden können. Diese Wetterstation ist eine Weiterentwicklung unserer MWS 5 und MWS 9, lediglich in kompakterer Bauform. Auch hier sind standardmäßig Datenlogger eingebaut, die die Messwerte gut einen Monat aufnehmen und für den späteren Abruf bereit halten. Die ermessenen Parameter Temperatur, Luftfeuchte, Luftdruck, Windrichtung und Windgeschwindigkeit werden umgewandelt in digitale Signale, davor erfolgt ein Linearisierungsprozess, sodass auch in einem Temperaturbereich von -40 bis +60 °C keine Messfehler zu erwarten sind.

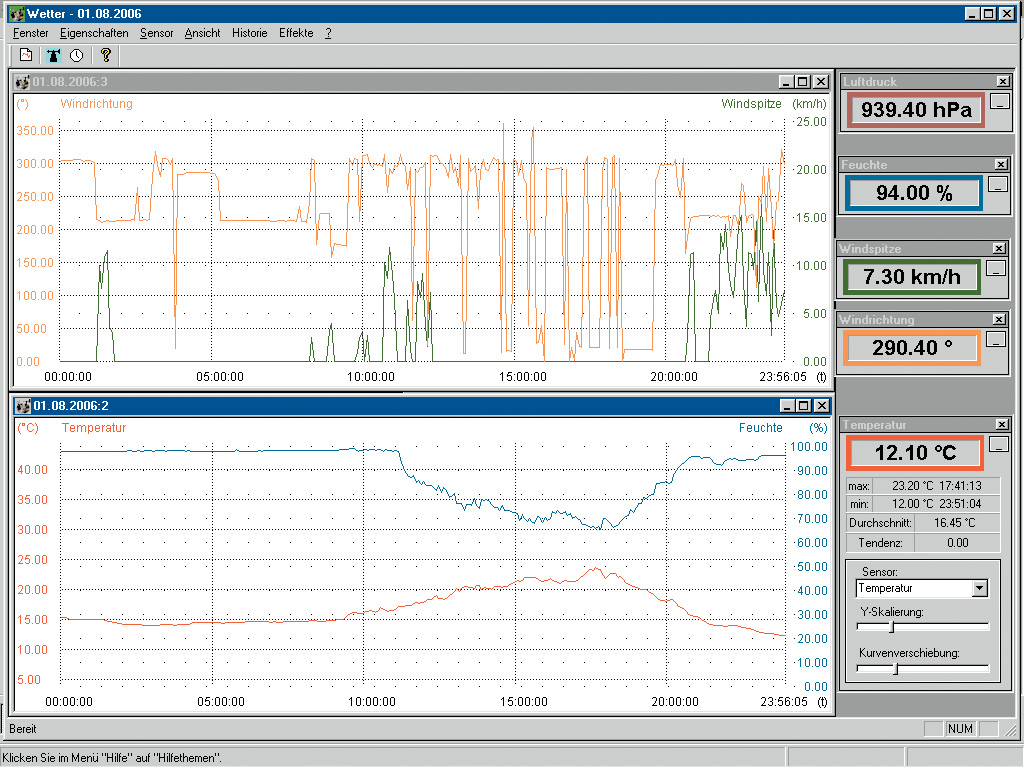

Die so digitalisierten Werte werden über einen Mikroprozessor übertragen für den Datenlogger oder für eine RS232-Schnittstelle, die die Übertragung zum Rechner in Baudraten von 1200 bis 38400 ermöglicht. Auch die Übertragung über eine optionale RS422-, USB-Schnittstelle, WLAN oder GSM-Funkmodul ist möglich. Nachdem die Befestigung dieser Wetterstation nur ein 1“-Wasserrohr mit Standard 1“-Gewinde benötigt, ist die Montage denkbar einfach. Ein 4-poliges Kabel mit Steckern, das wir bereits vorgefertigt (Standard 10 m, auf Wunsch auch länger) liefern, gewährleistet die Stromversorgung der Wetterstation für 230 VAC und die Übertragung zum PC. Damit ist es möglich, die Messdaten im ASCII-Format und einer sehr umfassenden Grafik, also nicht nur numerische Messwerte, sondern auch die Maximum-, Minimum-, Durchschnitts- und Spitzenwerte zu erhalten.
Die MWS 4M hat außerdem noch 3 analoge Eingänge, die für weitere, auch Fremdsensoren im Bereich zwischen 0 bis 4 V geeignet sind, und einen vierten digitalen, der für die Nutzung eines Regenmengenmessgerätes vorbereitet ist. Statt der 3 analogen Eingänge besteht die Möglichkeit, miniaturisierte Sensoren, typisch 50 mm lang, noch auf den oberen Deckel der Wetterstation zu montieren für Sonnenenergie (Pyranometer), UV-Strahlung, Helligkeit, Regenaktivität und Bewölkung.

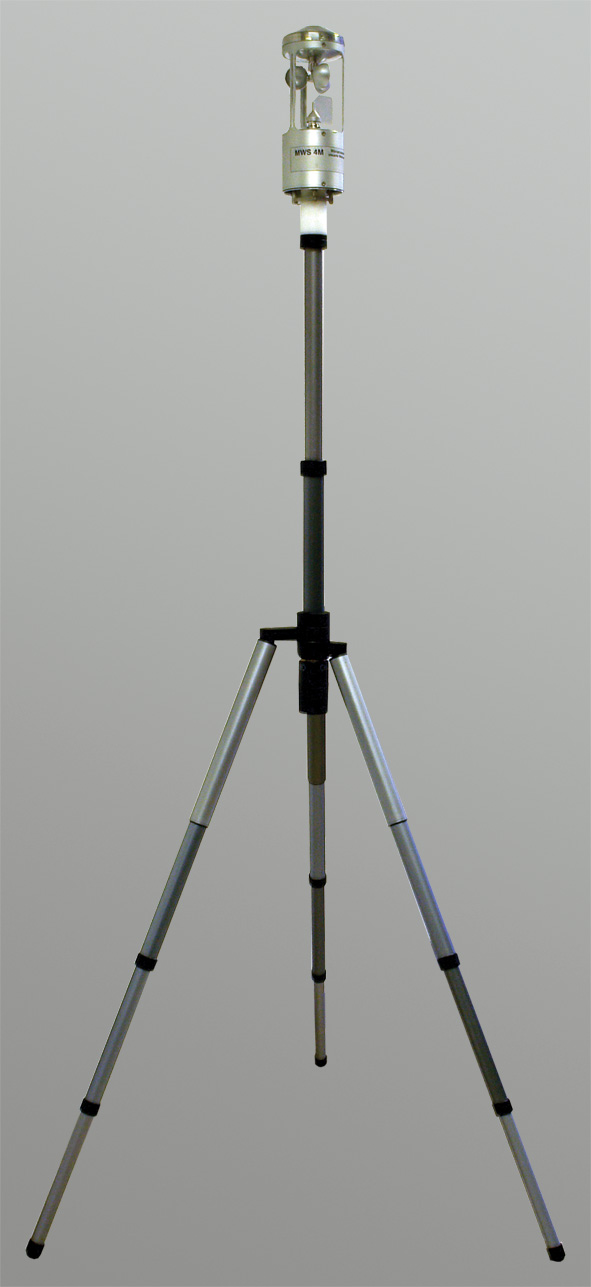

Für die mobile Umweltmesstechnik, z.B. den Akustikbereich, haben wir einen Transportkoffer entwickelt, der die Wetterstation MWS 4 und ein Stativ beinhaltet, mit dem die Wetterstation für Umweltmessaufgaben eingesetzt werden kann, ohne dass erst ein 1“-Wasserrohr in den Boden gerammt werden muss. Der Transportkoffer ist spritzwasserdicht und so robust ausgeführt, dass er den allgemeinen Umgebungsbedingungen, die für diese Messaufgaben üblich sind, standhält. In diesem mobilen Transportkoffer können auch noch Akkus zur Versorgung der Station mitgeführt werden, die eine Stromaufnahme von typisch 100 mA (bei 12 VDC) benötigt.Diese Wetterstation wird bevorzugt eingesetzt in der mobilen Umweltmesstechnik, dem Akustikbereich, der Gebäudeleittechnik, bei Automobil- und Reifenherstellern, in der Satellitennavigation, auf Flughäfen, bei Segel- und Drachenfliegerclubs, beim Militär, in der Lebensmittelindustrie, Landwirtschaft, Gärtnereien, Touristik...
Bilder: MWS 4M, Schnitt, SW, Helligkeitssensor, MWS4 auf Stativ
